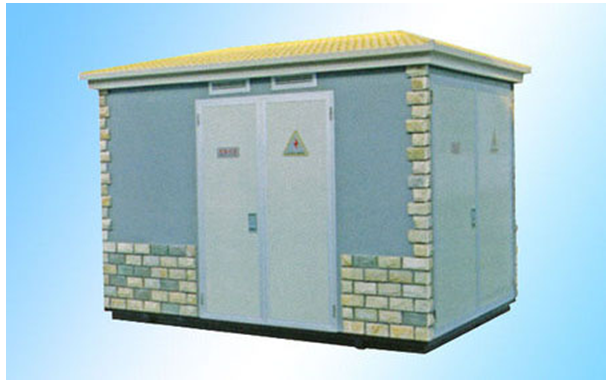

XBZ2智能型變電站
產品介紹
1、任務來源
隨著我國經濟的發展,城鎮用電快速增加,特別是市區負荷密度增大更快,一些城鎮進行電網建設與改造規劃中,將對原有配電電壓等級不合適和維修困難的電網進行升壓改造。我國的城網改造應吸收國外的一些有益經驗,國內外的技術經濟比較均證明24kV方案比12kV方案優越。這不僅是因?yàn)?4kV與12kV相比,其供電半徑與容量幾乎比后者增加一倍,同時降低了損耗和單位容量建設資金及維修費用,且避免大拆大換,節約投資。我國一些負荷密度高的城市,繼續沿著12kV外延將難以為繼。城網改造12kV升級至24kV是未來的發展趨勢,有一些省市已開始試點。
XBZ2智能型/XBJ2緊湊型24kV(20kV)箱式變電站是天津電氣傳動設計研究所、中國電器工業協會電控配電設備分會組織全國七十余家企業,為滿足國民經濟日益發展的需要,針對我國國情的特點,滿足國家電網需求,而開發出新一代通過型式試驗的24kV箱式變電站。
2、概述
XBZ2智能型/XBJ2緊湊型24kV(20kV)箱式變電站(以下簡稱箱變)吸收國外箱變的優點,采用了新工藝和先進的電器部件及高、低壓自動化技術,滿足了我國電網自動化以及電力部門的要求。箱式變電站是由高壓開關設備、配電變壓器、低壓開關設備、電能計量設備和功率補償裝置等組裝在一個或幾個箱體內構成的。在高壓、低壓側安裝智能化模塊,實現配電網中的自動化要求,實現遙控、遙測、遙信、遙調、上機系統管理。
此設備適用于城市高層建筑、住宅小區、廠礦企業、市政建設、公路、路燈等場所,及臨時施工用電。本產品具有成套性強,安裝周期短,占地面積小,投資省,少維護,運行安全可靠,外形美觀,使用周期長,易與周圍環境相協調等特點。
3、產品型號及含義
4、使用條件
4.1 裝于戶外的箱變的正常使用條件
a)周圍空氣溫度不超過+40℃,且在24h內測得的溫度平均值不超過+35℃。
周圍空氣溫度可為-10℃、-25℃。應當考慮溫度的急驟變化。
b)應當考慮高達1000W/m2(晴天中午)的陽光輻射。
c)海拔不超過1000m。
d)周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染。污穢等級不得超過Ⅲ級。
e)覆冰對1級不超過1mm,10級不超過10mm,20級不超過20mm。
f)風速不超過34m/s。
g)應當考慮凝露和降水。
h)在二次系統中感應的電磁**擾電壓幅值不超過1.6kV。
4.2 特殊使用條件
超出3.1的正常使用條件時,應由制造廠與用戶協商解決。
5、技術參數
5.1 額定電壓(Ur)
高側壓:24kV
低側壓:0.4kV
輔助回路:交流110V,220V,380V;直流24V
5.2 變壓器額定容量
100,125,160,200,250,315,400,500,630,800,1000,1250,1600kV/A
5.3 額定電流
高側壓:400,630A
低側壓:2500A
5.4 額定頻率
50Hz
5.5 額定短時耐受電流
高壓開關設備:16kA2s(4s),20kA2s(4s)
低壓開關設備:15kA用于315~500kV/A
30kA用于630~1600kV/A
試驗時間:1s
變壓器容量小于315kVA時,免試。
5.6 外殼防護等級
不低于IP23D

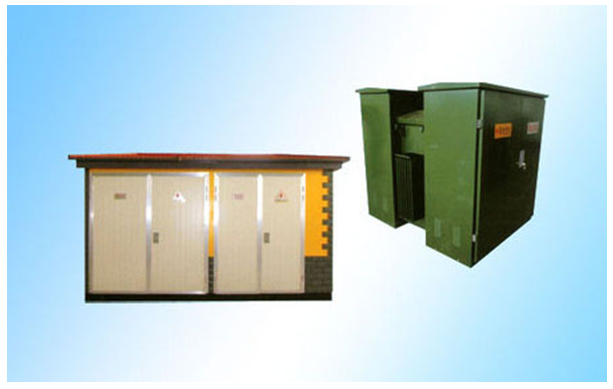

YBW-12KV系列高壓、低壓預裝式變電站
產品介紹
◆用途
YBW-12系列預裝式變電站適用于一次側交流額定電壓12kV、變壓器容量1600kVA、工作頻率不大于50Hz的公眾能接近的戶外預裝式變電站設備。該變電站是通過電纜對外連接的,可以從它的內部或外部進行操作。用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用點等場所,作配電系統中接受和分配電能之用。
◆結構特點
1、YBW-12系列預裝式變電站,是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置,箱體材料采用槽鋼、鋁合金與阻燃型復合材料制作而成。
2、YBW-12系列預裝式變電站,具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土建式變電站相比,同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5,大大減少了設計工作量及施工量,減少了建設費用。在配電系統中,可用于環網配電系統,也可用于雙電源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成套設備。
3、具有良好的保護接地系統,主接地點焊接在下方的骨架上。儀表門也有接地點與殼體相連。

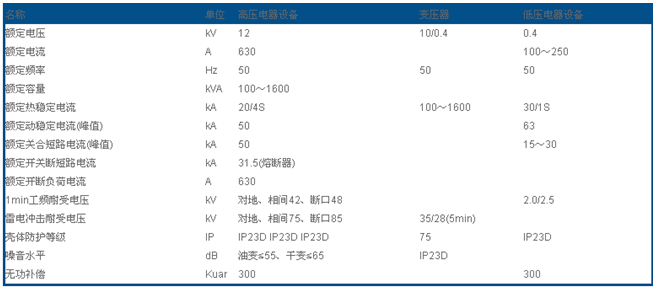

◆主要技術參數
YBW-12KV系列變電站
產品介紹
◆用途
YBW-12系列預裝式變電站適用于一次側交流額定電壓12kV、變壓器容量1600kVA、工作頻率不大于50Hz的公眾能接近的戶外預裝式變電站設備。該變電站是通過電纜對外連接的,可以從它的內部或外部進行操作。用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用點等場所,作配電系統中接受和分配電能之用。
◆結構特點
1、YBW-12系列預裝式變電站,是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置,箱體材料采用槽鋼、鋁合金與阻燃型復合材料制作而成。
2、YBW-12系列預裝式變電站,具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土建式變電站相比,同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5,大大減少了設計工作量及施工量,減少了建設費用。在配電系統中,可用于環網配電系統,也可用于雙電源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成套設備。
3、具有良好的保護接地系統,主接地點焊接在下方的骨架上。儀表門也有接地點與殼體相連。
